1、混凝土內摻科洛水性無機納米抗裂防滲劑，按膠凝材料重量的0.5%在攪拌站或現場罐車加入，可大幅度提高混凝土和易性及保塌落性能（可做到2小時0塌損）避免或減少混凝土出現開裂（溫度裂縫，干縮裂縫）并可提高混凝土極限拉伸值，讓混凝土變得更有韌性，極限拉伸值可達到基準混凝土120%左右，提高了混凝土的抗拉強度，有利減少混凝土溫度裂縫和收縮變形帶來的開裂。

2、產品性能驗證

 2.1對混凝土開裂的抑制效果驗證

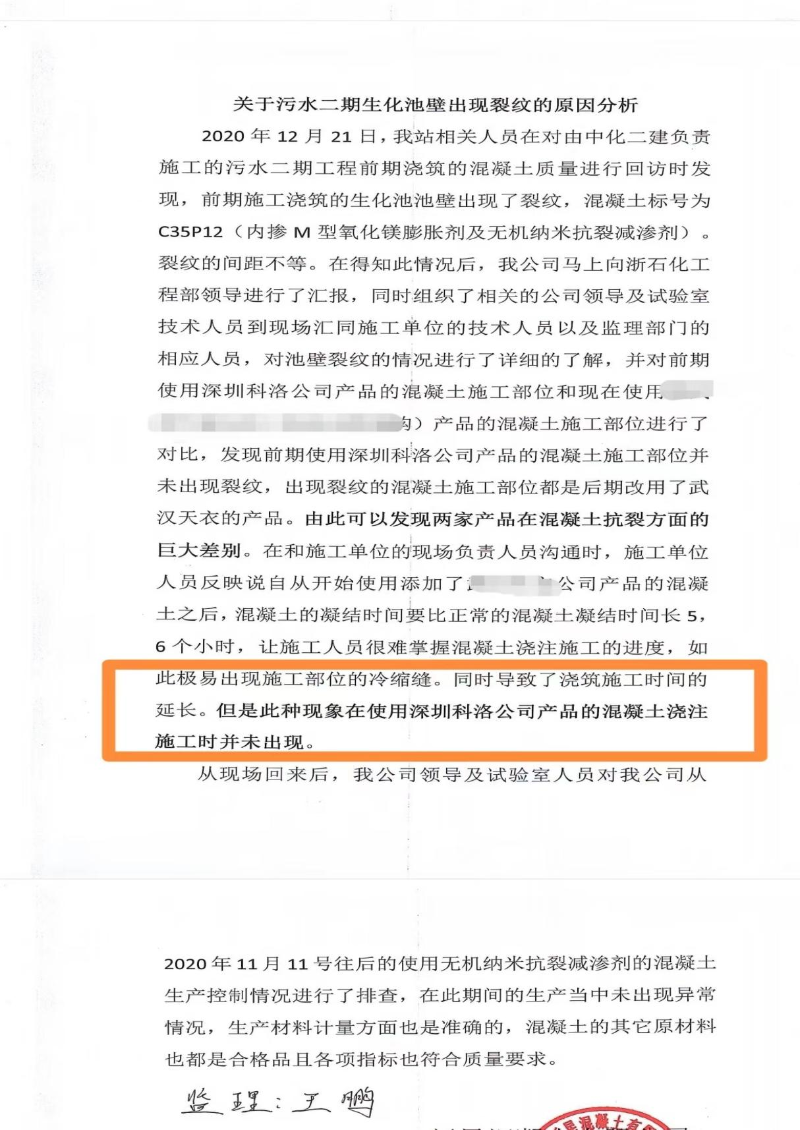

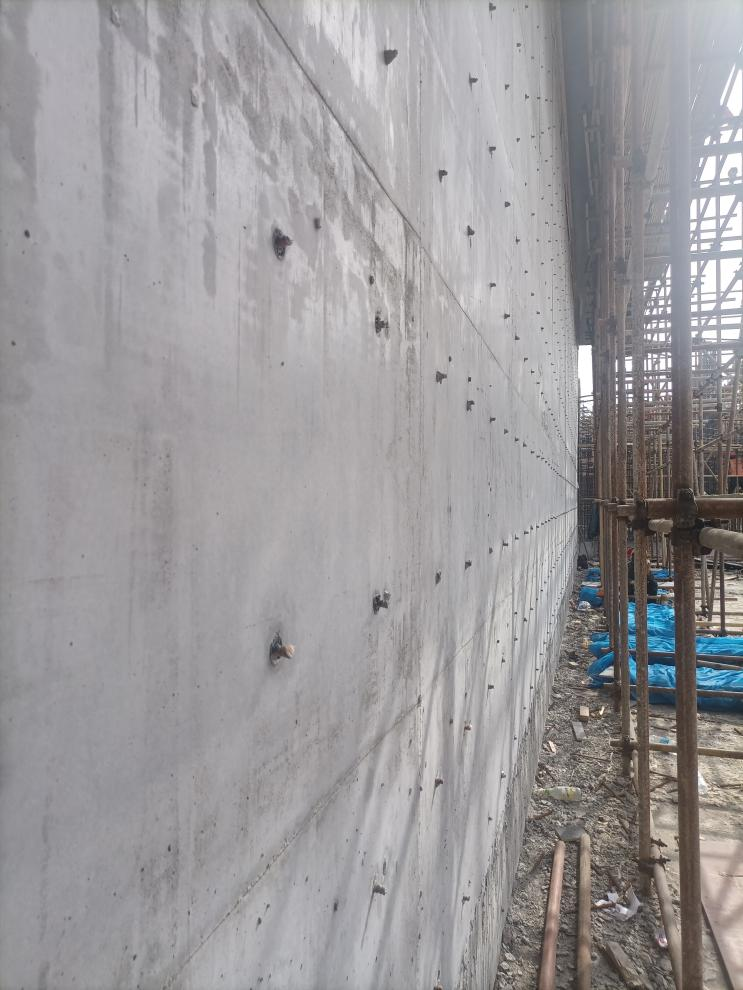

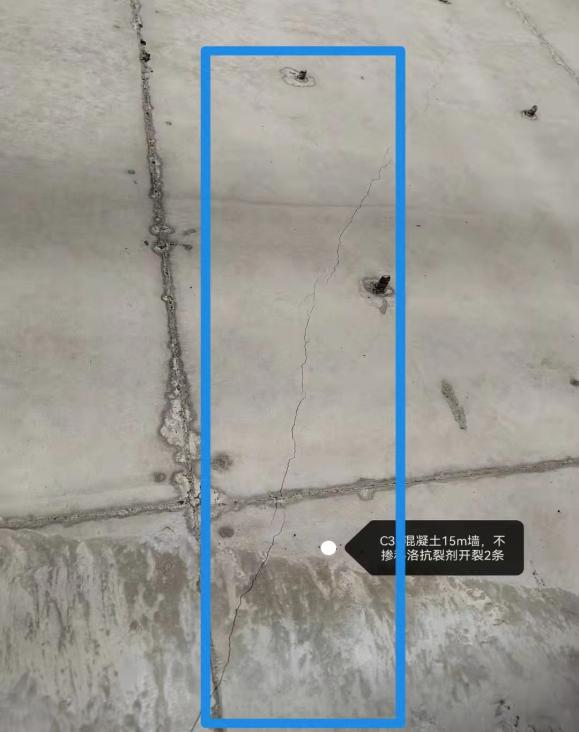

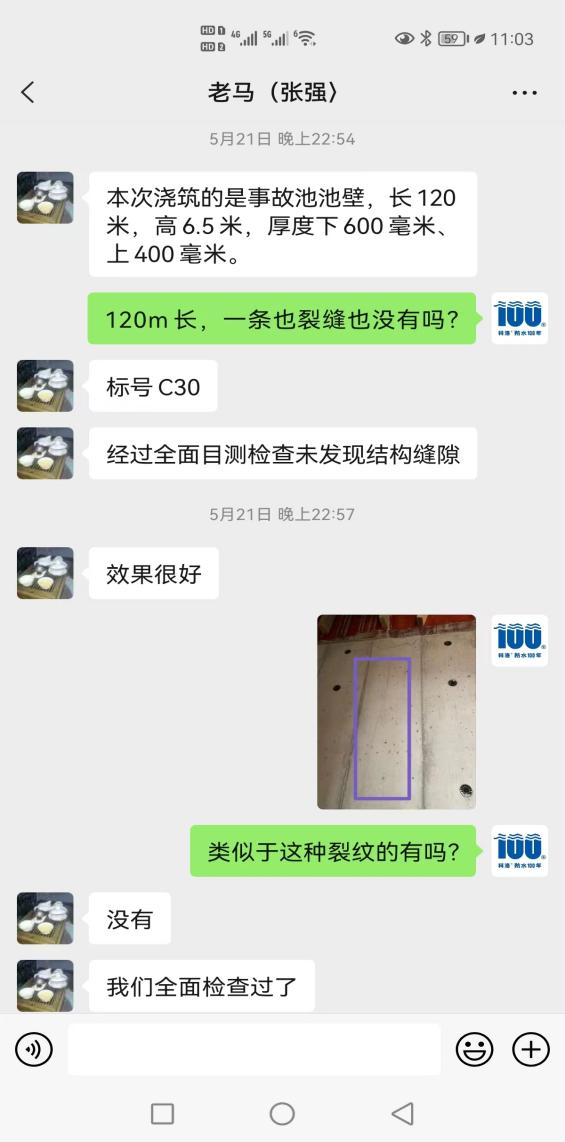

8米高C35側墻無內摻15米長開裂2條，同樣的35米長內摻抗裂劑開裂0條

山西運城開發區污水廠使用效果（底板后1M,側墻底厚80公分，上厚40公分）

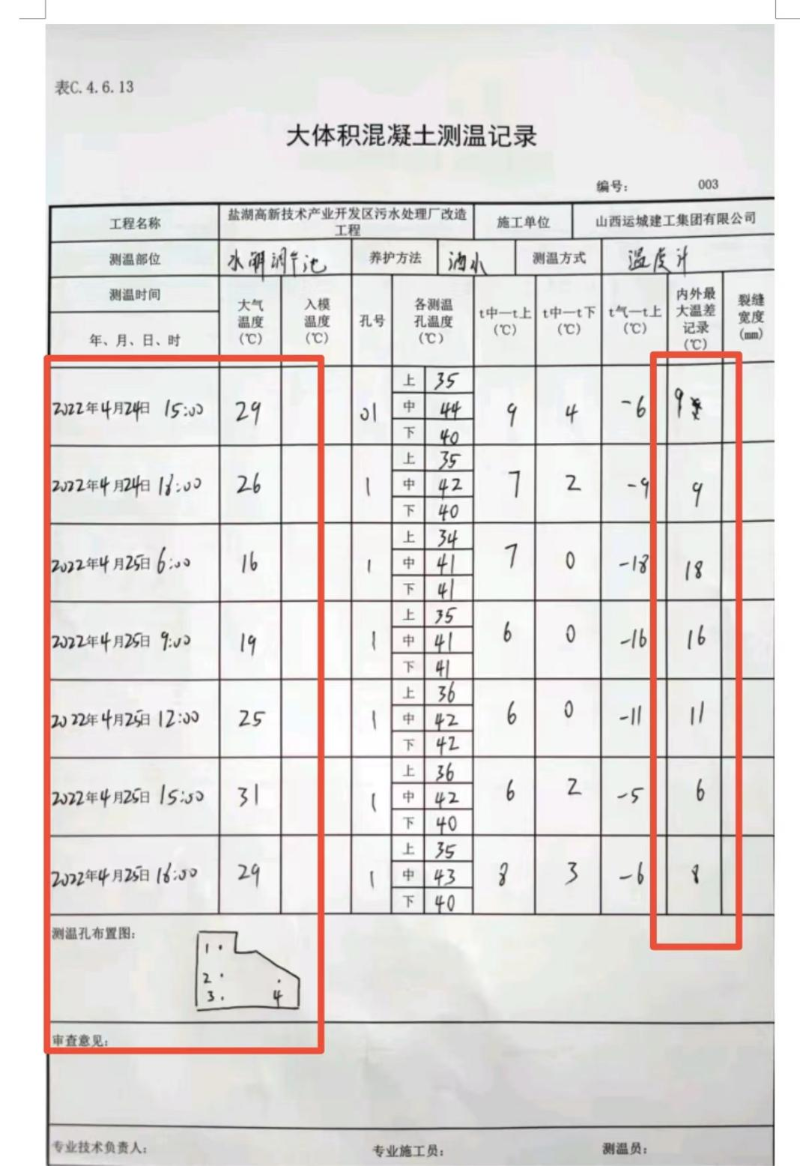

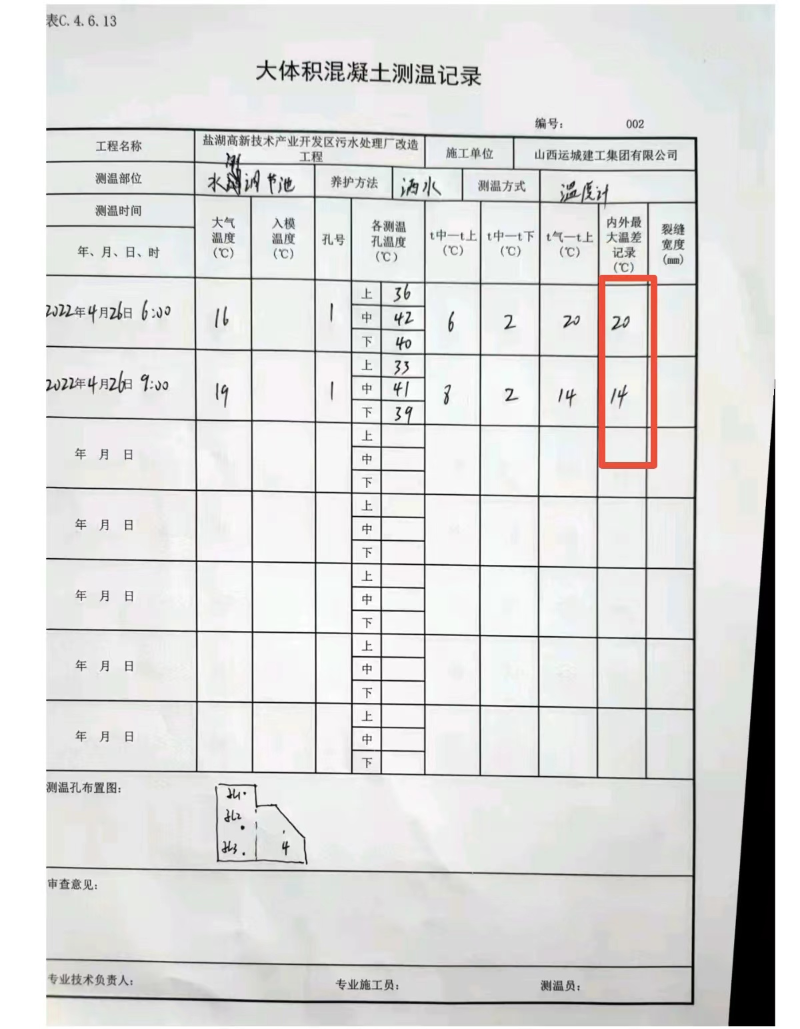

   1米厚大體積底板溫控效果，連續測試3天里外最大溫差都在20度以內。

浙石化生化池使用效果

2.2產品的和易性驗證(減少或避免蜂窩、孔洞、麻面等）

通過以上檢測可以看到，添加水性無機納米抗裂防滲劑的混凝土可以達到自密實混凝土技術的要求。即混凝土在合理的級配下無需工人振搗就可以自動密實模板及鋼筋，避免了工人在現場容易加水的問題，在同樣的振搗條件下不容易出現蜂窩、孔洞、麻面問題。

2.3 后期抗壓強度增長驗證

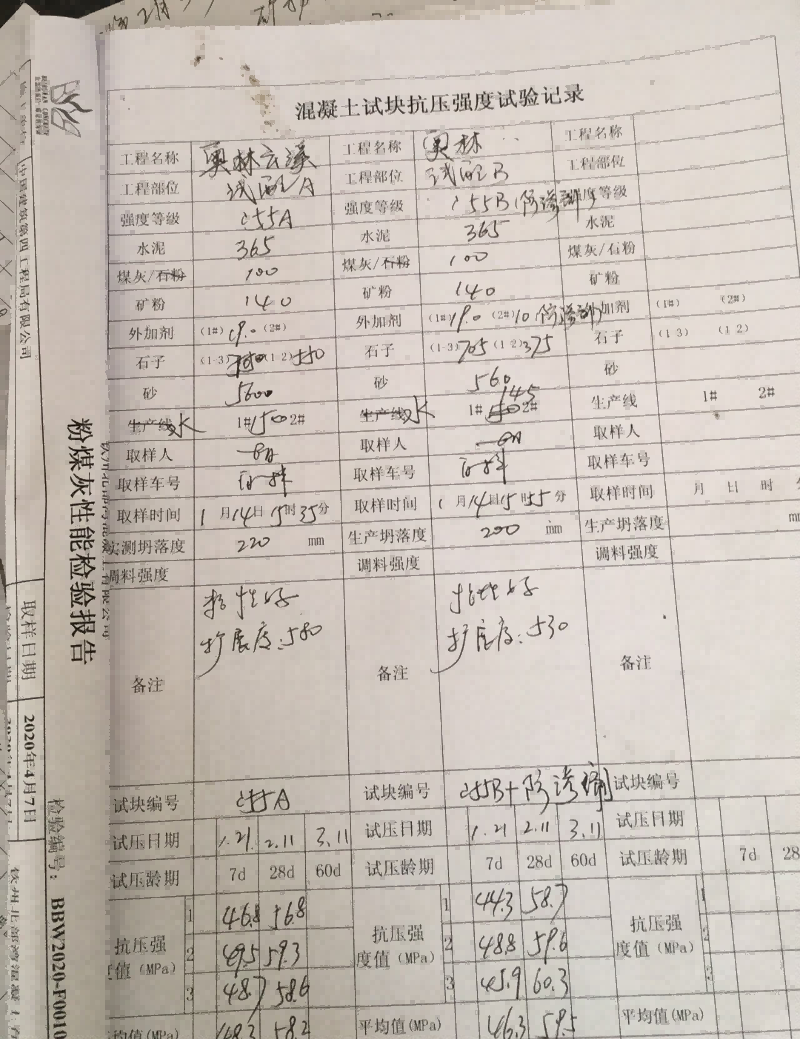

C35P12的混凝土內摻后在90天抗壓強度達到了56.9MPA.

基準混凝土28天抗壓強度58.3MPA,內摻后59.5MPA

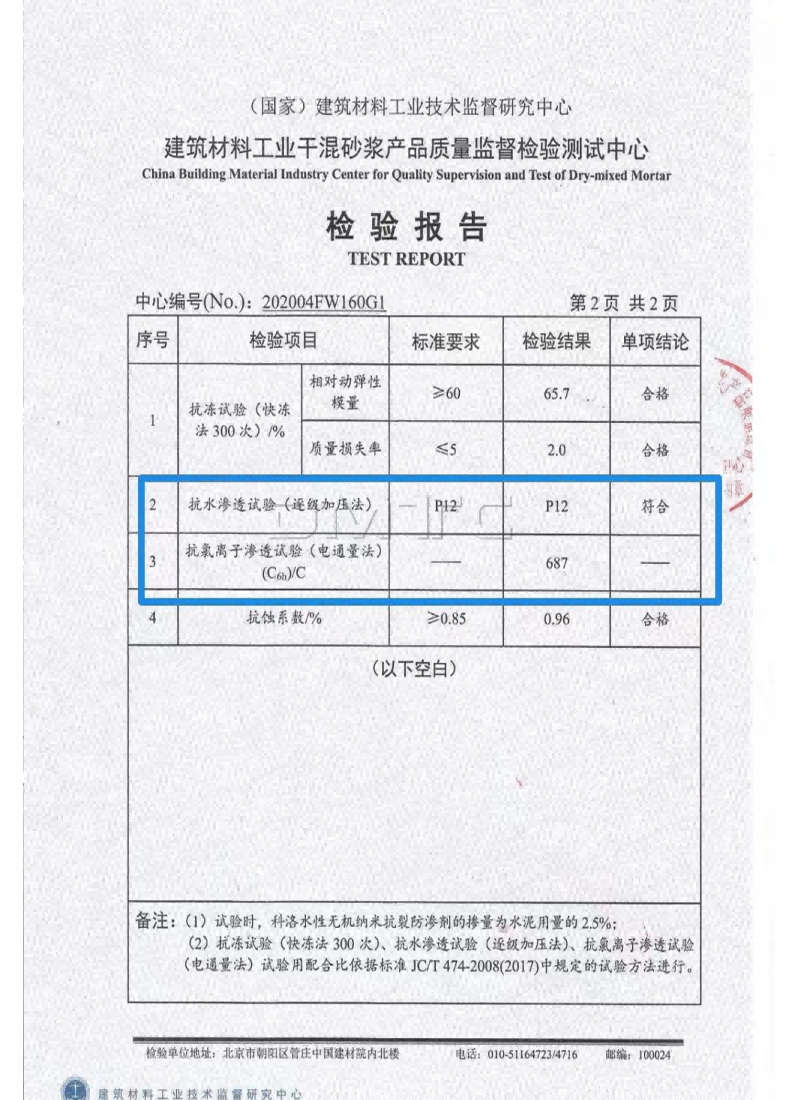

2.4對混凝土抗滲等級能力、耐久性、耐腐蝕能力的驗證

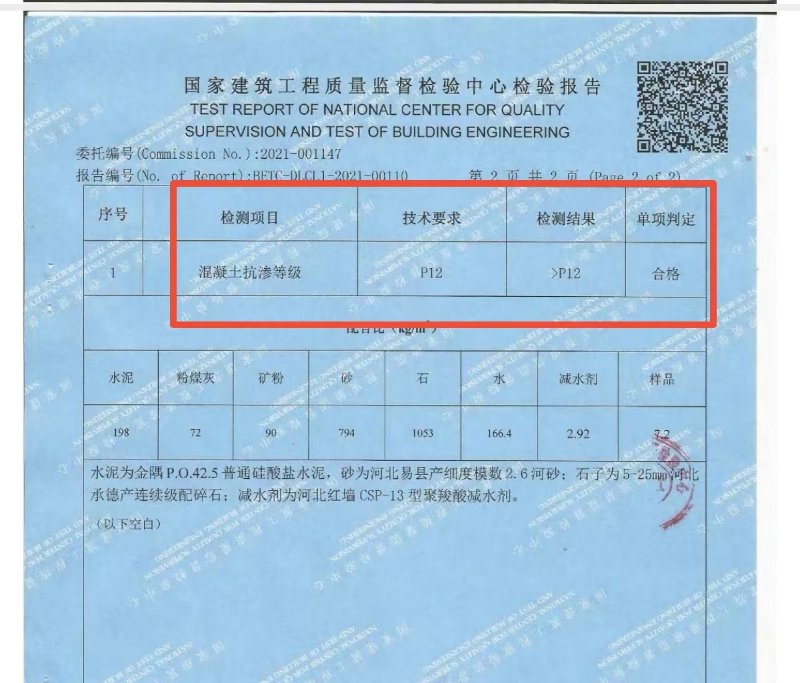

通過以上檢測可以看到，添加科洛抗裂防滲劑的混凝土可以達到抗滲等級P12以上。完全超過一般建筑要求的P8，P10.

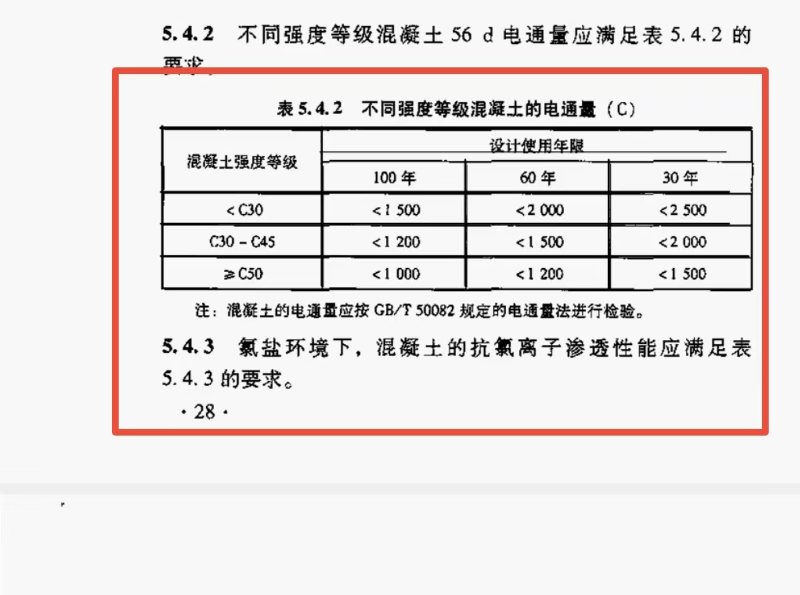

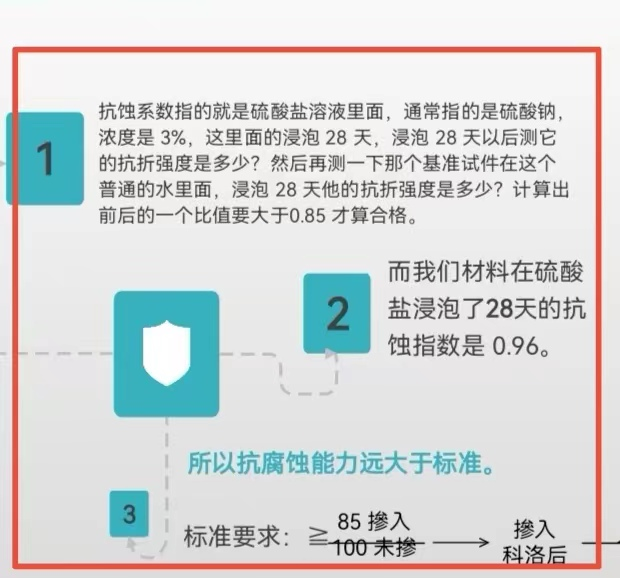

通過以上檢測可以看到，添加科洛抗裂防滲劑的混凝土電通量在1000C以下，完全達到鐵路要求壽命100年。抗滲等級達到P12完全超過一般建筑要求的P8，P10. 抗腐蝕系數高達0.96，特別適合要求耐凍融、耐腐蝕、高抗裂，高抗滲的環境中。

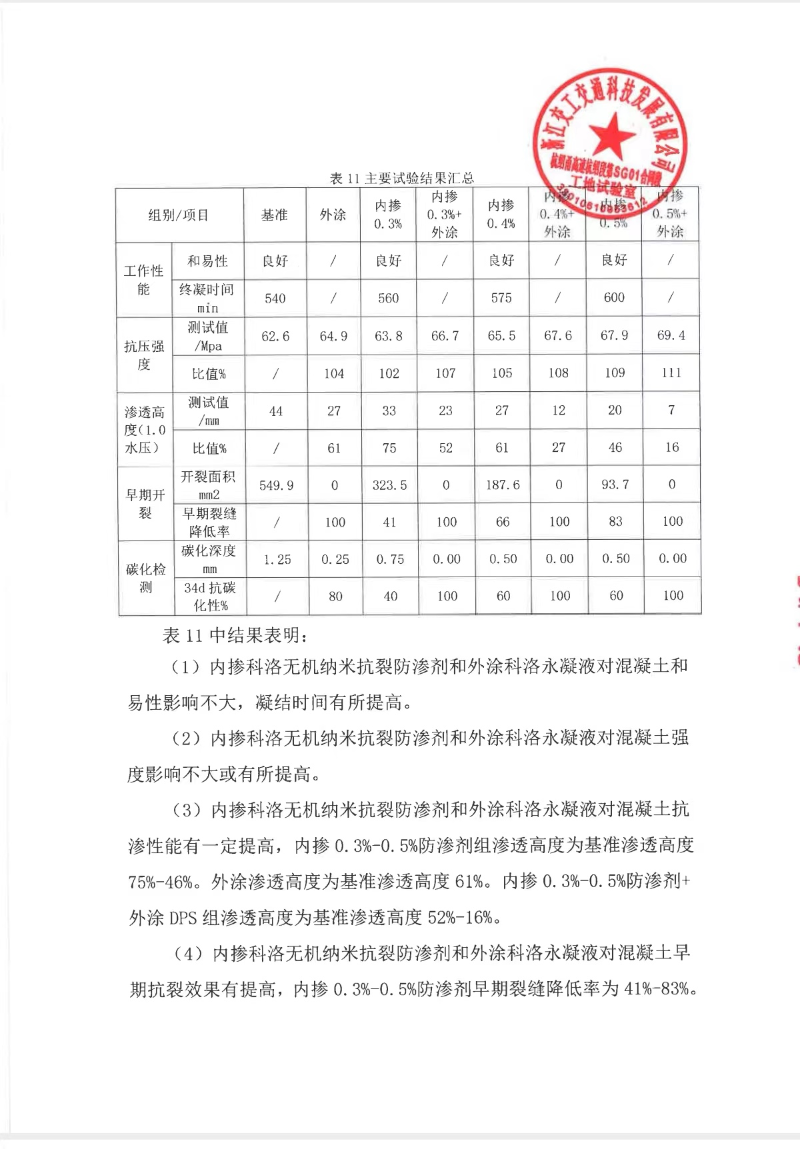

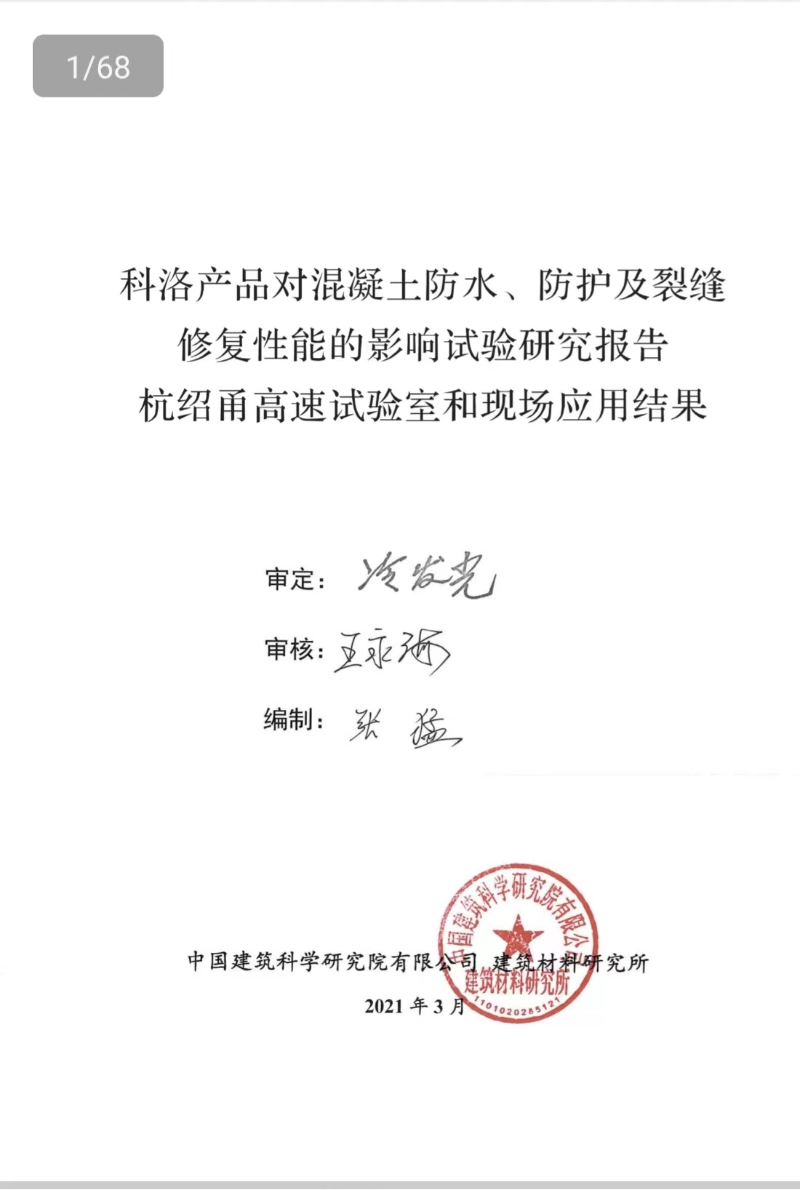

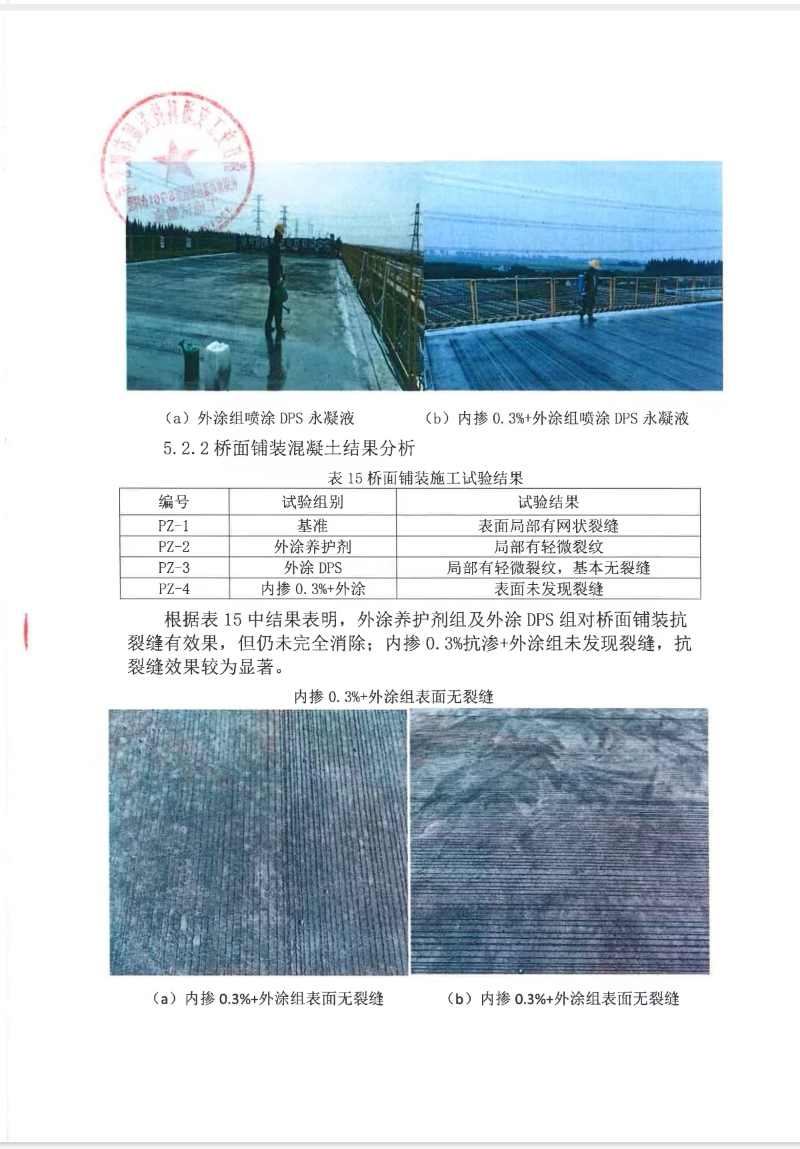

3、杭紹甬高速實驗室測試和現場應用效果

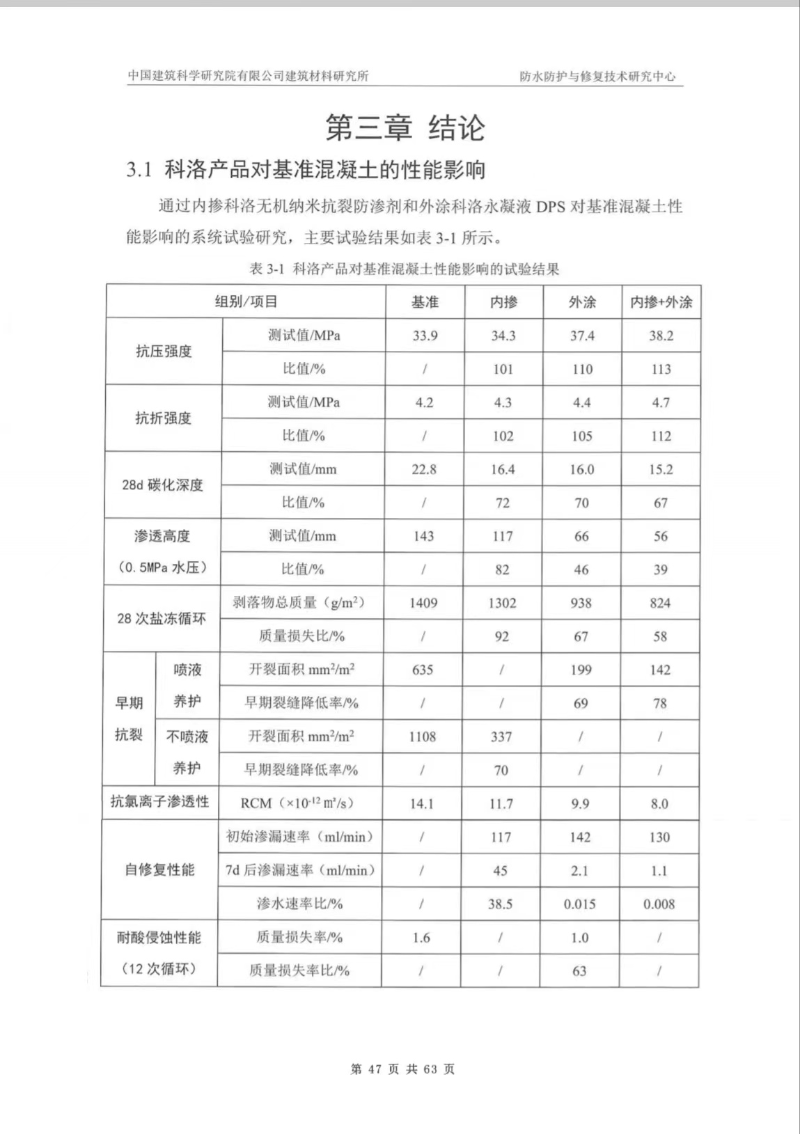

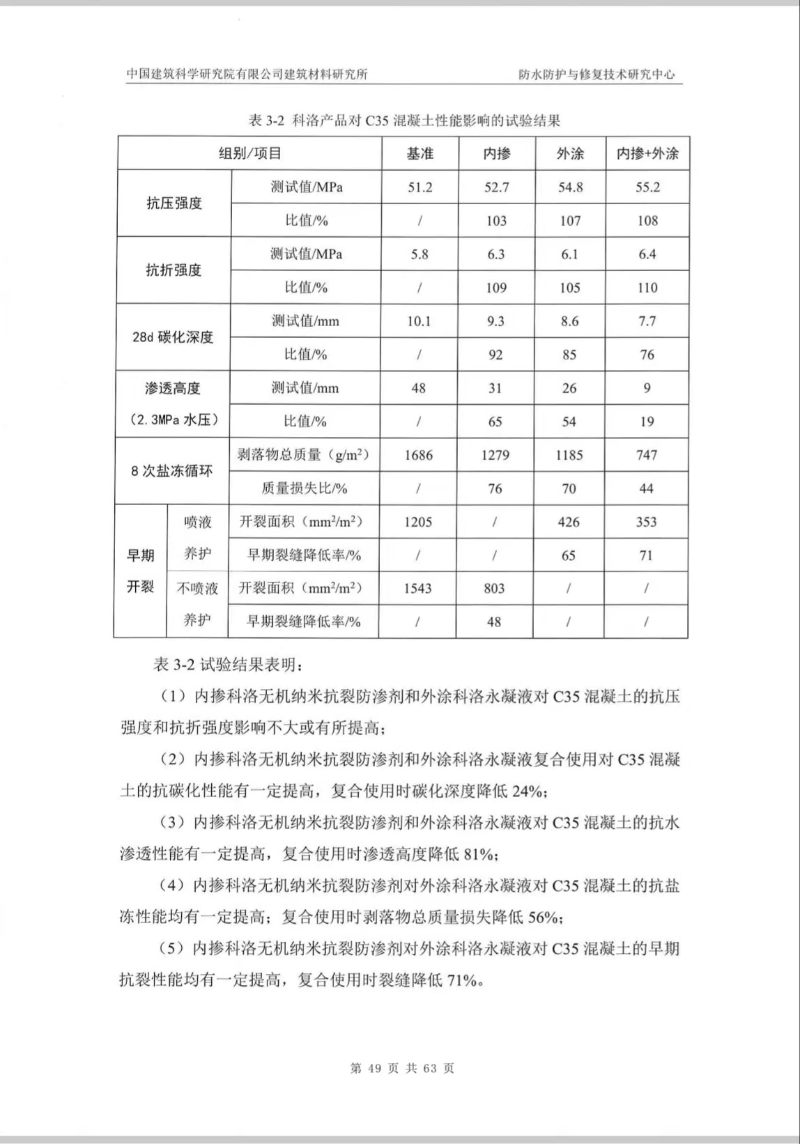

4、中國建筑科學研究院產品測試效果

科洛結構自防水技術（深圳）有限公司

2022年11月7日
