水性無機納米抗裂防滲劑（又名：水化熱抑制劑、液態無機納米抗裂減滲劑）

科洛無機納米抗裂防滲劑(水化熱抑制劑、無機納米抗裂減滲劑、混凝土液態無機納米抗裂減滲劑)是當今新型的綠色環保材料,最早用于二戰期間美國地下軍事掩體防水防潮，通過內摻到混凝土里面，抗滲等級高達P12,解決混凝土水化熱過高引起的開裂，不堵泵，不離析,施工性能好，再在混凝土外面噴涂科洛DPS,做成防水混凝土，以取代傳統外防水。
KL-200 無機納米抗裂防滲含有專有的鋁鈣抑制劑，可選 擇性的抑制 C3A 早期的快速水化，可大幅度降低水泥早期水 化熱，降低早期最大水化熱峰值，緩解了混凝土結構內外溫 度差，使混凝土內外溫度幾乎一致。避免或減少了溫度裂縫 和干縮裂縫。同時能使 C2S 和 C3S 充分水化。

1、工業與民用建筑的地下設施，屋面，外墻，衛浴間及廚房等防水工程

2、市政公用工程中城市綜合管廊，自來水及污水處理等防水工程

3、 水利水電工程中堤壩和地下建筑設施等防水工程

4、軍工、核電及煤礦、鹽湖等下工程、噴射混凝土防水防腐

KL-200無機納米抗裂防滲含有專有的鋁鈣抑制劑，可選擇性的抑制C3A早期的快速水化，可大幅度降低水泥早期水化熱，降低早期最大水化熱峰值，緩解了混凝土結構內外溫度差，使混凝土內外溫度幾乎一致。避免或減少了溫度裂縫和干縮裂縫。
同時能使C2S和C3S充分水化。由于高強混凝土膠材-般用量較大，這種鋁鈣抑制劑的作用就會更加明顯。后期C3A充分水化，因此后期混凝土的強度會提高，后期強度的增長率- - 般為33%以上。摻KL-200無機納米抗裂防滲劑的混凝土可減少0.2%的高效減水劑，7天的抗壓強度可提高10%，28天的抗壓強度可提高13%。能提高泵送混凝土拌合物的保塌性及和易性。改善混凝土的拌合物性能，增加拌合物的粘稠度，使混凝土具有更好的流動性和保水性。在減水劑摻量不變的條件下，可以降低混凝土用水量2-3KG/m3.。
每方混凝:土可減少20KG的水泥用量。大幅度降低混凝土內部升溫過高。摻KL-200抗裂防滲劑的混凝土抗壓強度略有降低，劈拉強度,軸拉強度較基準混凝土增大，彈性模量，干燥收縮率較基準混凝土有不同程度的降低，說明KL-200抗裂防滲劑可以提高混凝土的韌性，同時可以補償混凝土干燥收縮，有助于改善混凝土抗裂性能。使抗裂等得以提高。并可改善混凝土密實性能、耐久性能和和易性，抗拉強度和極限拉伸值。優化水泥水化進程和結構，進而全面提高混凝土密實性以及早期抗拉強度和極限拉伸值。

優勢一 KL-200無機納米抗裂防滲劑通過抑制C3A的快速反應解決水化熱引起的溫縮開裂。同時提高抗拉強度、和易性。避免混凝土表面蜂窩、孔洞、麻面等缺陷。

優勢二 優化水泥水化進程和結構，同時充分水化C2S、C3S, 全面提高混凝土密實性和抗壓強度。

1、提高混凝土和易性

和易性是指新拌水泥混凝土易于各工序施工操作(攪拌、運輸、澆注、搗實等)并能獲得質量均勻、成型密實的性能，其含義包含流動性、粘聚性及保水性。也稱混凝土的工作性。和易性好，容易填充模板，混凝土不容易出現蜂窩、孔洞和麻面。

2、解決溫縮開裂問題

混凝土溫度裂縫，由混凝土內、外溫度變化產生的裂縫?；炷縿倽仓r，處于塑性流動狀態，水泥在水化反應凝結過程中會產生大量的水化熱,使體積自由膨脹,達到最高溫度時,混凝土基本固結，其后混凝土開始降溫并收縮產生裂縫。在與巖基接觸部位,混凝士收縮受到巖基約束產生較大的拉應力,會出現基礎貫穿裂縫和深層裂縫;若遇寒潮,內、外溫差相對較大,，變形受到內部混凝土約束，混凝土會出現表面裂縫。防止混凝士出現裂縫的措施除提高混凝士質量外,主要是混凝土溫度控制。通過內摻科洛無機納米抗裂防滲劑后，使混凝土內外溫度幾乎保持一致，避免了溫縮開裂。

3、提高抗壓抗拉強度

通過內摻科洛無機納米抗裂防滲劑后，28抗壓強度可提高10%，抗拉強度可提高11%，增加了混凝土的極限拉伸值，提高了混凝土的韌性，更好的避免混凝土開裂。

4、代替膨脹劑泵送劑、纖維

通過大量的工程實踐，摻膨脹劑的混凝土后期開裂更加嚴重，摻纖維雖然在一定程度上提供了混凝土的抗開裂能力，但是影響了和易性。摻科洛無機納米抗裂劑后，在不影響和易性的基礎上，提高抗開裂能力，同時可省去泵送劑，并有很好的保塌落功能，2小時內塌落度損失不超過2CM。

科洛無機納米抗裂防滲劑，內摻纖維，MGO膨脹劑的比較

內摻科洛抗裂防滲劑與內摻水泥基滲透結晶防水劑區別

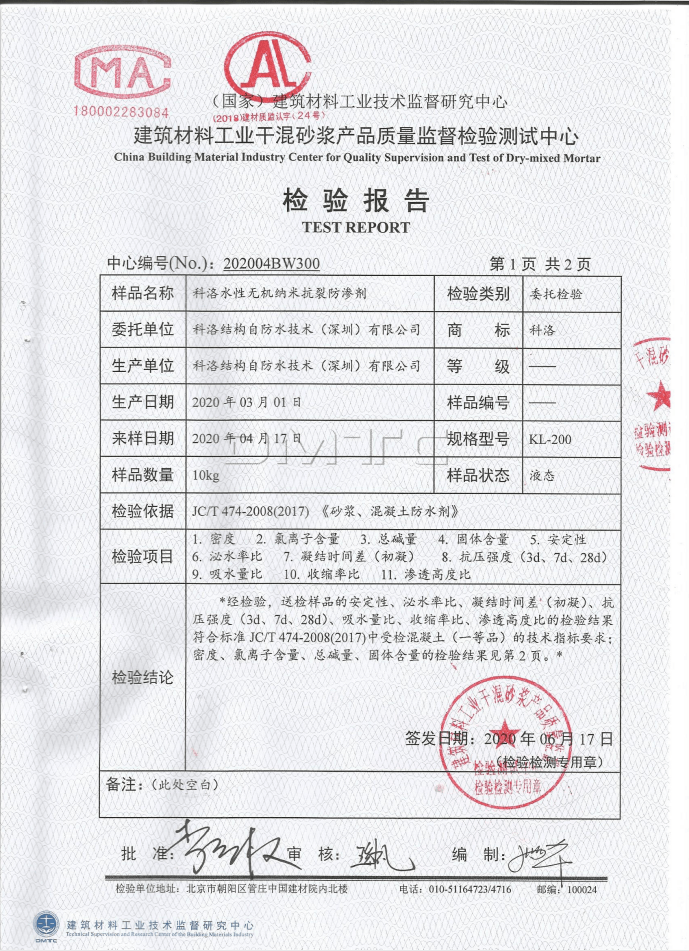

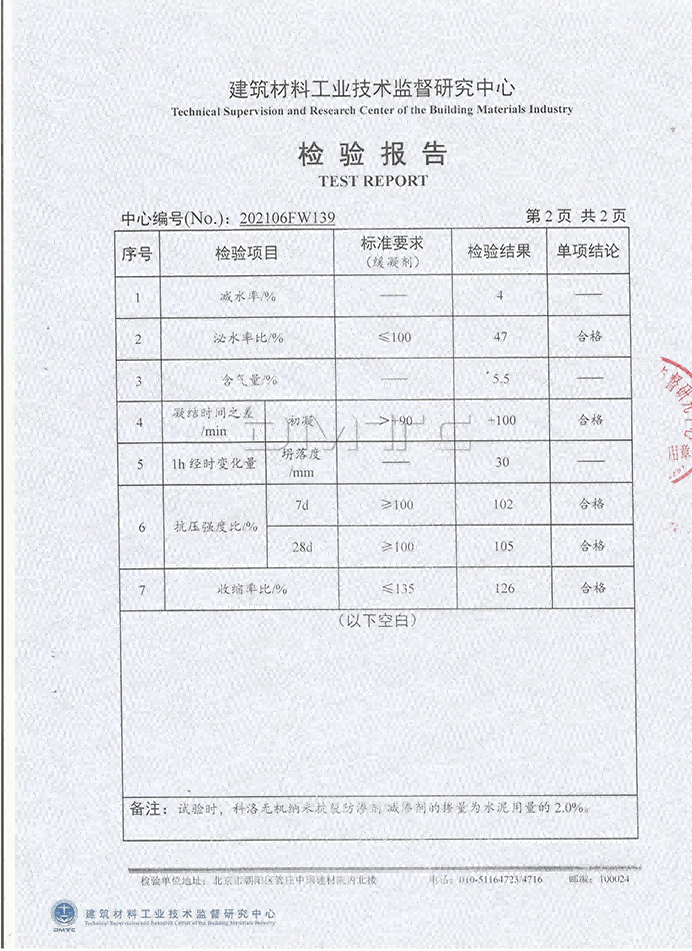

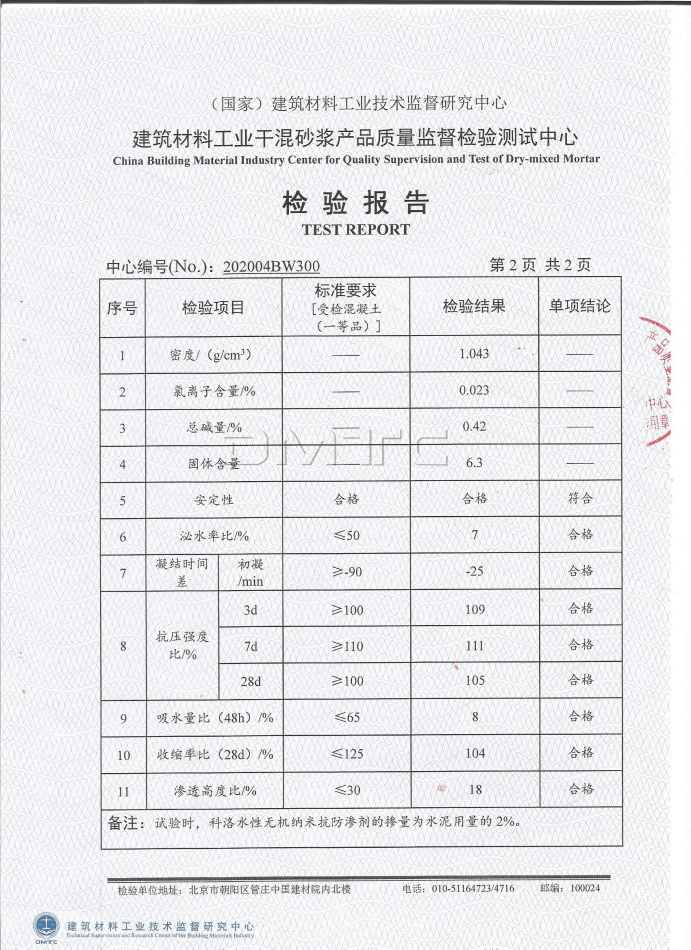

28天收縮率不得大于100%，28天極限拉伸值不得小于115%，極限拉伸值不得小于100X 10-6,28天滲透高度不得大于30%，抗滲等級不得低于P12。

一、灌漿主要技術要求

 1、滲透半徑 2、灌入量比 3、凝結時間與強度 。

二、灌漿技術目前的難點

 1、灌漿材料通常用超細水泥灌漿改性材料。水泥細度直接影響灌漿的速度及水泥的灌入量。一般來說水泥越細越好，但是在高壓狀態下容易離析，勢必影響水泥灌入量。

2、灌漿材料在高壓狀態下的離析直接影響灌漿速度，灌漿量及有效滲透半徑。水泥越細，越容易離析，導致水與水泥顆粒分離，水滲透過去，而水泥顆粒難以滲透。在灌漿料中加入科洛無機納米抗裂防滲劑后，能形成一種化學反應，將水分散成更小的水顆粒，同時與水泥顆?；ト谛纬晌⑿∷酀{體。具有既不離析，又超強的滲透能力。同時解決了灌漿速率，灌入量及滲透半徑。

三、效果

同樣的普通硅酸鹽水泥，同等的水灰比（5:1）條件下， 摻入科洛抗裂防滲劑2％后，可提高25-65％的水泥單位灌入量。在普通水泥中摻入科洛抗裂防滲劑后，能大幅促進水泥中熟料礦物的水化程度，優化了水泥產物，使漿體互融而不 離析，漿體在屈服應力下降的情況下仍有較高的凝聚力和傳遞能力。

四、結論

 普通水泥價格最低，但難以滿足施工要求。普通水泥摻入科洛無機納米抗裂防滲劑后，比普通水泥成本提高50%，比超細水泥低50%，且效果最好。超細水泥成本最高，比普通水泥高67%，比科洛內摻高33%，且灌漿效果不好。

普通水泥，超細水泥，普通水泥加科洛抗裂劑灌漿效果對比

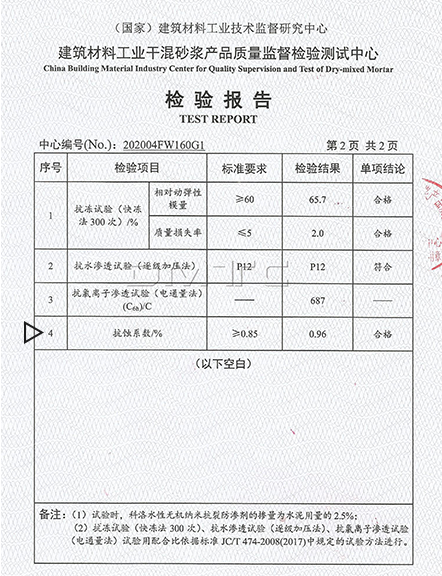

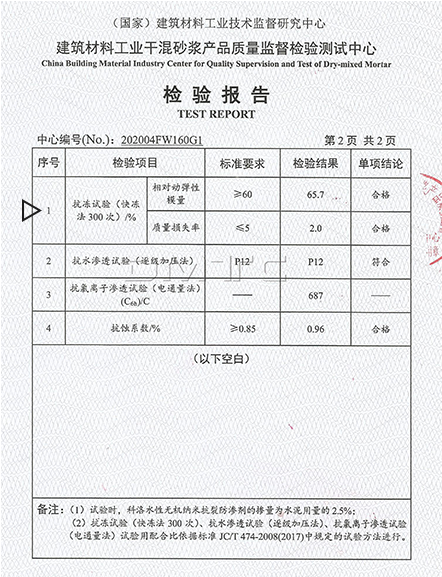

1.凍融循環300次

標準要求質量損失率≤5%，科洛無機納米納米抗裂防滲劑試塊是2%

冷庫溫度在0°C以上的時間較長，使結構體表面的冰霜融化成水滴，水分將沿著結構表面的孔隙或毛細孔通路向結構內部滲透;當庫溫降低為0°C以下時， 其中的水分結成冰，產生膨脹，膨脹應力較大時，結構出現裂縫。結構件表面和內部所含水分的凍結和融化的交替出現，稱為凍融循環。
在零下18度和常溫8度之間循環浸泡，首先在零下18度浸泡3個小時，再在常溫8度浸泡不低于1個小時解凍，此為一個循環。連續循環300次。相當于在零下18度水中浸泡900個小時，將近40天在8度下浸泡300個小時，13天。 科洛無機納米抗裂防滲劑產品循環浸泡300次凍融，檢測是損失2%，標準要求不大于5%。

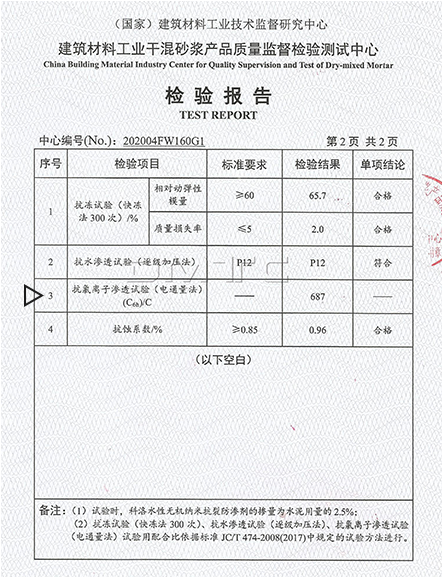

2.抗氯離子侵蝕

混凝土鋼筋銹蝕是影響混凝土耐久性的首要因素，而氯離子侵蝕則是造成鋼筋銹蝕的主要誘因。電通量法就是在一-定條件下通過混凝土規定截面積的電荷總量，用于評價混凝土抵抗水和離子等介質像內滲透的能力。鐵路混凝土結構耐久性設計規范要求，混凝:土使用壽命在100年以上，混凝土的電通量。
C30<1500c
C30-45<1200c
≥C50<1000C
而摻入科洛無機納米抗裂防滲劑的混凝土電通量僅為: 687c

3.抗腐蝕系數

抗蝕系數指的就是硫酸鹽溶液里面，通常指的是硫酸鈉，濃度是3%，這里面的浸泡28天，浸泡28天以后測它的抗折強度是多少?然后再測一下那個基準試件在這個普通的水里面，浸泡28天他的抗折強度是多少?計算出前后的一個比值要大于0.85才算合格。而我們材料在硫酸鹽浸泡了28天的抗蝕指數是0.96。

而摻入科洛無機納米抗裂防滲劑的混凝土電通量僅為: 687c

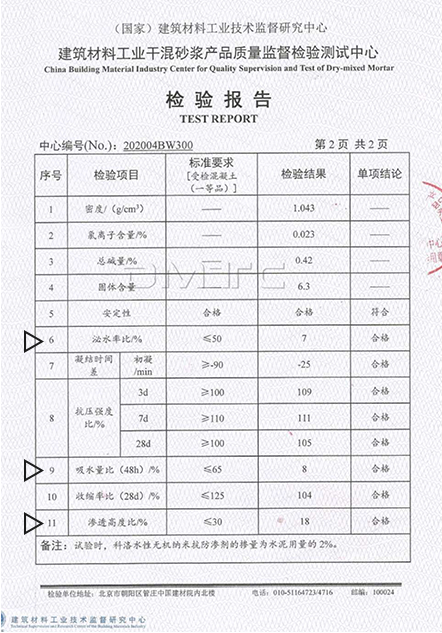

4.沁水率比

泌水指的是混凝土在運輸，振搗，泵送的過程中出現的粗骨料下沉，水分上浮的現象。泌水率為泌水量與混凝土拌合物總用水量之比。
泌水率越低說明保水性越好，泌水過多，會使混凝土喪失流動性，造成離析和堵泵。混凝土表面強度，抗風化和抗侵蝕的能力差。水分上浮在混凝土內部留下泌水通道，有害物質容易滲進入。泌水使混凝土表面水灰比變大，并出現浮漿，硬化后強度低，耐磨性下降。在混凝土鋼筋周圍形成水囊，隨著水分的蒸發形成空隙，影響混凝土的致密性，造成塑性收縮是一個不可逆的變形,分層澆筑的混凝土受下層混凝土表面的泌水影響，會造成混凝土層間結合強度低并易形成裂縫。

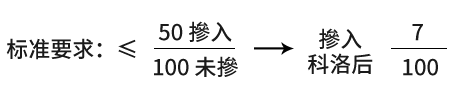

而摻入科洛無機納米抗裂防滲劑的混凝土泌水率僅為: 7%

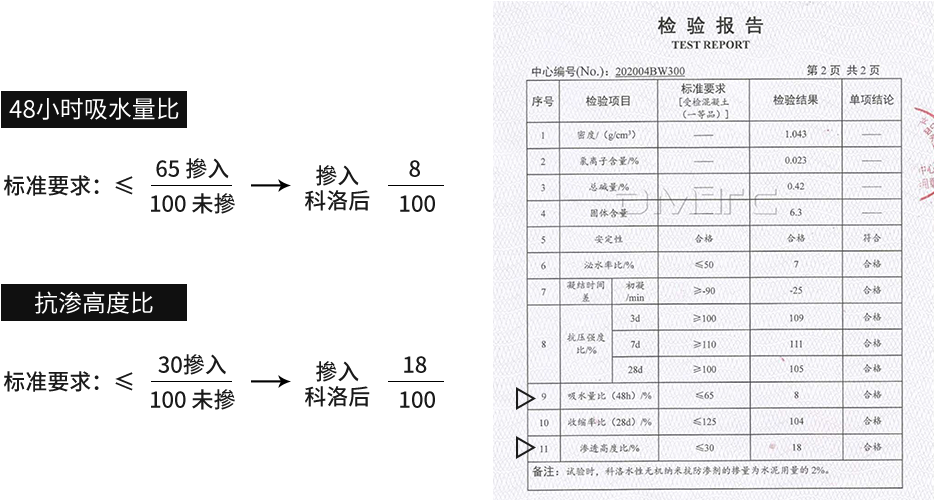

5.48小時吸水量及抗滲高度

無機納米抗裂防滲劑介紹視頻
