科洛結(jié)構(gòu)自防水的特點及適用范圍

科洛結(jié)構(gòu)自防水采用建筑防水材料無機納米抗裂劑和永凝液DPS，經(jīng)過C30混凝土早期抗裂性影響測試，通過密封混凝土結(jié)構(gòu)裂縫自修復，代替卷材無機不老化，節(jié)省成本40%，工期與結(jié)構(gòu)同步，壽命100年以上。

一. 性能測試方法

（1）試驗宜在溫度為（ 20 ±2）℃，相對濕度為（ 60 ± 5） % 的恒溫恒濕室中進行。

（2）將混凝土澆筑至模具內(nèi)后，應將混凝土攤平，且表面應比模具邊框略高。可使用平板表面式振搗器或者采用搗棒插搗，應控制好振搗時間，并應防止過振或欠振。

（3）在振搗后，應用抹子整平表面，并應使骨料不外露，且應使表面平實。

（4）應在試件成型后 30min ，立即調(diào)節(jié)風扇位置盒風速，應使試件表面中心正上方100mm處風速為（ 5 ± 0.5） m/s 。應使風向平行于試件表面盒裂縫誘導器。

（5）應在風吹開始 60min 后噴灑液體，基準組噴灑自來水，外涂組和內(nèi)摻＋外涂組噴灑科洛永凝液DPS，一共四次，每次間隔 7min ，每次噴灑液體用量相等，噴灑總量按250g/ ㎡計。

（6）試驗時間應從混凝土攪拌加水開始計算，應在（ 24 ±0.5） h 測讀裂縫。裂縫長度應用鋼直尺測量，并應取裂縫兩端直線距離為裂縫長度。當一個刀口上有兩條裂縫時，可將兩條裂縫的長度相加，折算成一條裂縫。

（7）裂縫寬度應采用放大倍數(shù)至少 40 倍的度數(shù)顯微鏡進行測量，應測量每條裂縫的最大寬度。

二. 試驗過程圖片

C30混凝土早期抗裂性能試驗進行基準（KS1-1 ）、外涂（ KS1-3）和內(nèi)摻＋外涂（KS1-4 ）共三組對比試驗，單次試驗每組試件數(shù)為 1個，試驗次數(shù)為 2 次。

    （1）第一次試驗

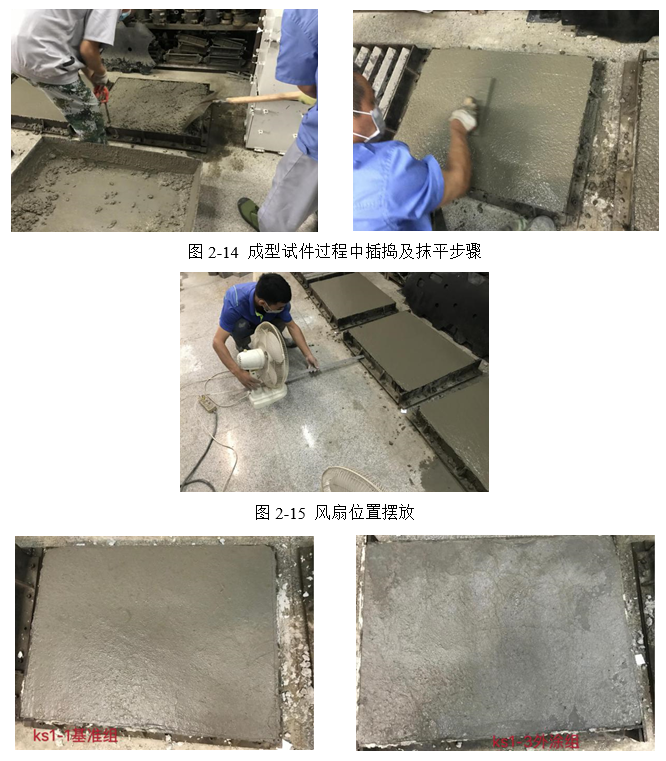

第一次試驗，成型試件過程中插搗及抹平步驟見圖2-14，擺放風扇位置見圖 2-15 ，噴灑液體過程見圖2-16。

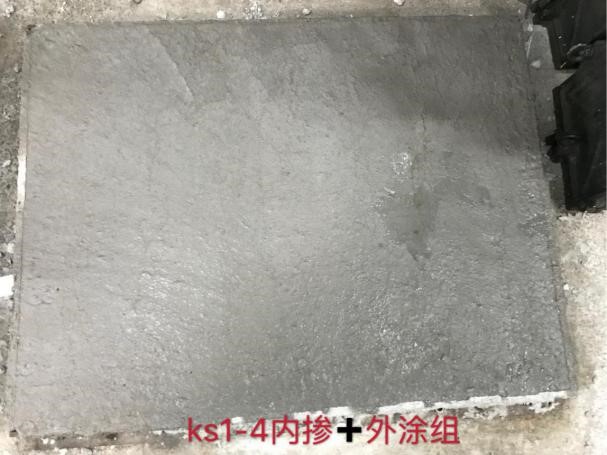

圖2-16 噴灑液體過程圖

（2）第二次試驗

第二次試驗，成型試件過程中插搗及抹平步驟見圖2-17，開啟風扇風吹步驟見圖 2-18 ，噴灑液體過程見圖2-19。

三. 結(jié)果及分析

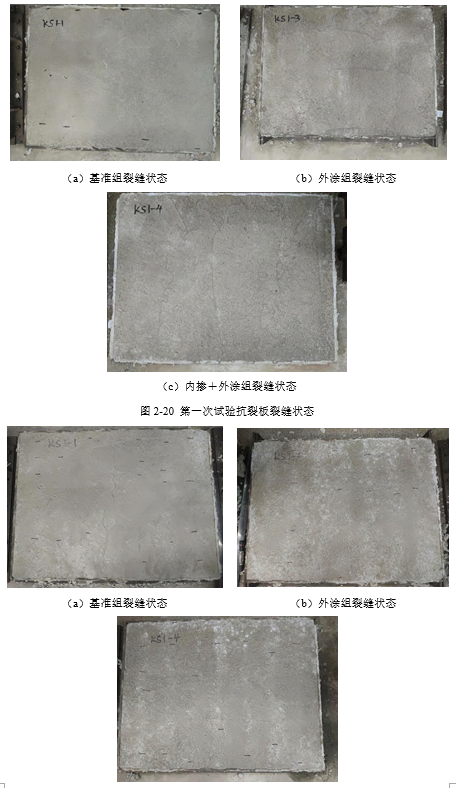

第一次試驗抗裂板裂縫狀態(tài)見圖2-20，第二次試驗抗裂板裂縫狀態(tài)見圖 2-21 。

科洛產(chǎn)品對C30混凝土早期抗裂性能的影響結(jié)果，如下表 2-10 所示。

表2-10 科洛產(chǎn)品對C30混凝土早期抗裂性能的影響

表2-10結(jié)果表明，對于 C30 混凝土，基準組早期開裂面積為1205mm² /m² ，外涂科洛永凝液 DPS 組早期開裂面積為 426mm² /m² ，內(nèi)摻科洛水性無機納米抗裂防滲劑和外涂科洛永凝液 DPS 共用組早期開裂面積為553mm² /m² 。
