收藏本站 | 在線留言 |網(wǎng)站地圖 |企業(yè)分站歡迎來到科洛結(jié)構自防水技術（深圳）有限公司！
科洛結(jié)構自防水系統(tǒng)
混凝土內(nèi)摻科洛無機納米抗裂防滲劑+外噴永凝液DPS防水劑。
50年免費維修-無機不老化、裂縫自修復，解決開裂不密實問題。
防水劑咨詢139-2289-6181
防水劑咨詢139-2289-6181
工期節(jié)省
成本節(jié)省
壽命提高
科洛結(jié)構自防水技術(深圳)有限公司,旗下結(jié)構自防水方案在混凝土中摻入抗裂防滲劑和外噴永凝液DPS,剛性防水特點是從源頭解決建筑的漏水。適用范圍：需要做防水保護和混凝土保護的建筑上。
139-2289-6181
什么叫結(jié)構自防水，結(jié)構自防水的特點以及適用范圍
結(jié)構自防水就是指建筑結(jié)構本身就能達到防水的目的，即建筑的鋼筋混凝土結(jié)構既能承重又能防水。結(jié)構自防水原理:在混凝土中加入 -定量的抗裂防滲劑改善混凝土收縮應力防止混凝土開裂滲漏，同時再通過增加其密實度的方式，從而達到結(jié)構既不開裂又很密實目的。
結(jié)構自防水的特點：與傳統(tǒng)的防水卷材或防水涂料相比，結(jié)構自防水的特點是具有較好的耐久性和廣泛的實用性，優(yōu)勢十分明顯。傳統(tǒng)的防水卷材，涂料使用壽命較短，往往在建筑施工幾年后就需要修補或重新鋪設防水層結(jié)，結(jié)構自防水使用壽命與建筑相同，具有非常好的防水效果。適應性也較強，使用時不受任何施工條件的限制，且施工工藝簡單易于操作施工，質(zhì)量易得到保證。結(jié)構自防水能有效減少工程項目的施工工期，節(jié)約工程成本投入與施工過程對周圍環(huán)境影響較少。結(jié)構自防水技術方案具有耐久性，施工工藝簡單，成本低，防水效果好等優(yōu)點。
適用范圍：橋梁、隧道、海洋工程、地鐵、高鐵、污水廠、水電站、核電站等一切需要抗開裂、耐腐蝕，長壽命的混凝土。
1、混凝土抗?jié)B性能達到要求;
2、混凝士具有良好的抗開裂功能或微裂縫自愈功能;
3、混凝土結(jié)構的密實度能夠得到改善和提高;
4、對變形縫、穿墻管等節(jié)點構造進行柔性密封防水，達到整體結(jié)構自防水的效果;
5、對少量混凝土裂縫滲漏水采用化學灌漿等技術，修復因綜合因素導致的滲漏水缺陷。
1、科洛結(jié)構自防水與傳統(tǒng)防水的構造對比
2、科洛結(jié)構自防水與傳統(tǒng)防水的優(yōu)劣對比
| 卷材/涂料防水材料構造 | 科洛自防水構造 | 技術優(yōu)勢 | 經(jīng)濟效益 | |
|
頂 板 |
1、50-70厚 剛性保護層
2、隔離層
3、SBS耐根穿刺層
4、防水層
5、20厚水泥漿找平層
6、找坡層
7、抗?jié)B鋼筋混凝土頂板，
|
1、噴涂科洛DPS(水性滲透結(jié)晶) |
1、省去4道施工 工序 2、避免混凝土 裂縫、孔洞、麻 面蜂窩，增 加密 實度等 |
1、樁頭、防 浮錨不用抹灰 2、電梯井、集 水坑、 承臺、 地梁四周等不 用抹灰 |
|
側(cè) 墻 |
1、灰土回填
2、擠塑板保護層
3、防水層
4、20厚水泥砂漿找平層
5、抗?jié)B鋼筋混凝土側(cè)墻
|
1、灰土回填
2、噴涂科洛DPS(水性滲透結(jié)晶) 3、鋼筋混凝土側(cè)墻(內(nèi)滲科洛無機納米抗裂防滲劑) |
3、防止壽命 與結(jié)構同等 4、結(jié)構本身 防水，無搭 接、無脫落 |
3、省去水泥 砂漿找平層 4、省去保護層 |
|

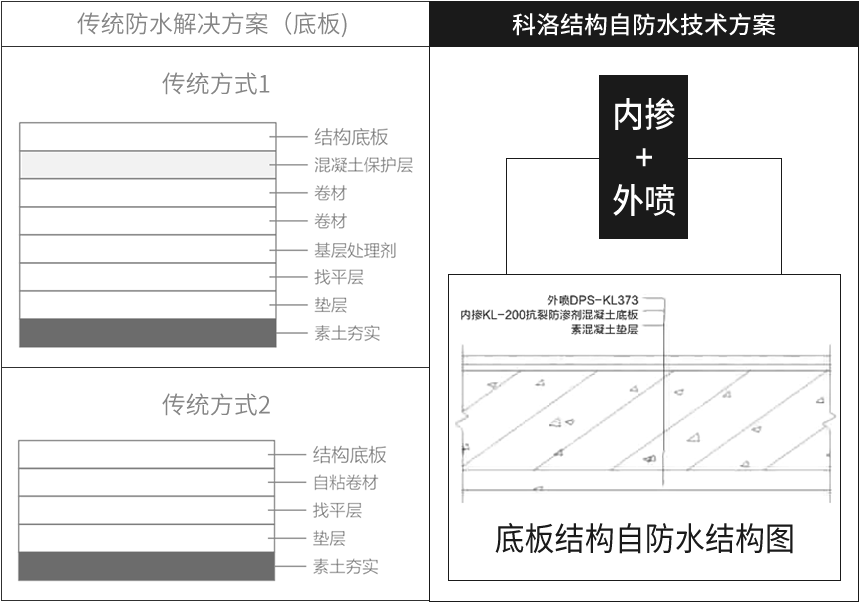

底 板 一 |
1、抗?jié)B鋼筋混凝土結(jié)構底板
2、50厚細石混凝土保護層
3、2道防水材料
4、20厚水泥砂漿找平層
5、100-200厚C15混凝土墊層
6、素土夯實
|
1、噴涂科洛DPS(水性滲透 結(jié)晶) 2、鋼筋混凝土頂板(內(nèi)滲科 洛無機納米抗裂防滲劑) 3、100-200厚C15混凝土墊層
4、素土夯實
|
5、無機、 不老化 6、抗?jié)B等級 達到P12以上 |
5、節(jié)省鋪卷材 和侯干時間
6、少挖土方
|
|
底 板 二 |
1、抗?jié)B鋼筋混凝土結(jié)構底板
2、高分子自粘卷材
3、20厚水泥砂漿找平層
4、100-200厚C15混凝土 墊層
5、素土夯實
|
1、噴涂科洛DPS(水性滲透結(jié) 晶) 2、鋼筋混凝土底板(內(nèi)滲科洛 無機納米抗裂防滲劑) 3、100-200厚C15混凝土墊層
4、素土夯實
|
7、材料環(huán)保，到達飲 用水標準 8、不燃，施 工安全 |
7、工期縮短 90%，壽命增 加400% 8、維護成本幾 乎為0 |
相較與卷材/涂料防水材料構造,科洛自防水不需要基面處理，不存在交叉作業(yè)及施工破壞，因此不需要找平層和保護層。省工省時，進而節(jié)約了成本和工期。關鍵是:材料無機不老化，內(nèi)滲材料解決了溫縮開裂，增加了混凝土和易性，避免了混凝土蜂窩、孔洞、麻面。外噴材料通過與混凝土反應，密封混凝土結(jié)構，使得混凝土變得厚實。解決了卷材搭出容易失效，卷材易老化，治標不治本問題。
1、壽命長
結(jié)構自防水體系的主體防水材料是鋼筋混凝土結(jié)構自防水，從近 100 年來的應用實踐來看，現(xiàn)代結(jié)構自防水混凝土地下工程的防水性能可以保持與結(jié)構同壽命。影響防水系統(tǒng)的耐久性因素中，柔性防水體系受主體材料老化、卷材接縫可靠性、涂膜均勻性、施工操作等影響因素比結(jié)構自防水更多，總體上可以認為，結(jié)構自防水體系的耐久性會更長的多。
2、工期短
柔性外包防水層施工通常需要較長的工期。混凝土保養(yǎng)、防水層施工、保護層施工都會占有一定的工期，最麻煩的是南方多雨地區(qū)經(jīng)常下雨，基層條件很難達到防水材料的施工要求。在我國建設工程普遍存在趕工期施工的狀況下，容易造成損失防水施工質(zhì)量而滿足施工進度的現(xiàn)象。結(jié)構自防水體系隨著結(jié)構施工完成，主防水層也隨即完成，雖然混凝土保養(yǎng)需要時間，但不單獨占用工期。
使用結(jié)構自防水縮短工期100%，施工結(jié)構主體時，內(nèi)滲材料已做，混凝土終凝后8小時即可噴涂DPS。
3、造價低
按我國現(xiàn)行《地下工程防水技術規(guī)范》（GB50108）設防標準要求，一級防水應設兩道柔性防水層或一道高分子自粘膠膜預鋪防水卷材。含基層處理的防水層施工單價約為 80~100元/m2，細石混凝土保護層、聚苯乙烯板保護層或砌體保護層施工單價約為20~40元/m2，合計約為100~140元/m2。
結(jié)構自防水體系造價主要包括：結(jié)構混凝土加預防裂縫控制技術措施，使混凝土具有符合工程要求的抗?jié)B、抗裂性能；采用化學注漿等修復凝土滲漏缺陷。價格一般80-100/m2。
比傳統(tǒng)防水材料節(jié)省40%的成本。
1、在攪拌站直接內(nèi)摻科洛無機納米抗裂防滲劑。

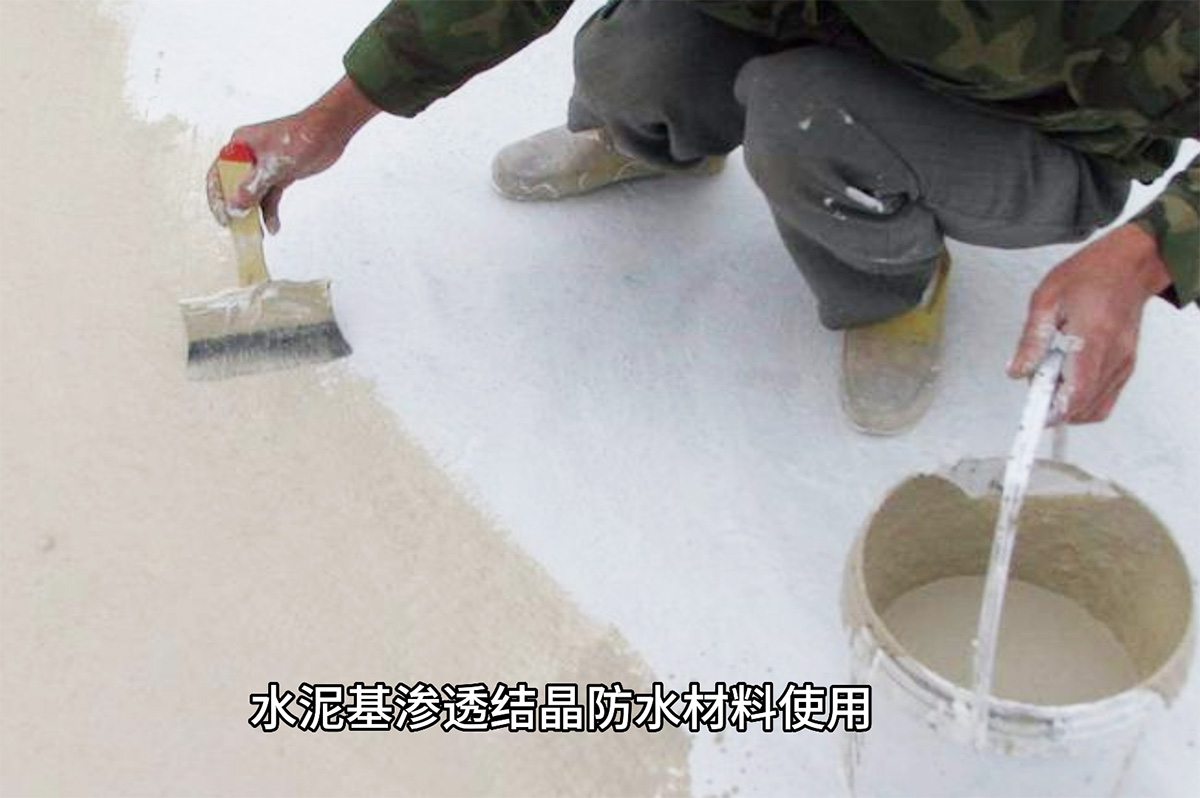

2、主體澆筑完成混凝土8小時后直接噴涂，直接噴涂科洛永凝液DPS防水劑(每公斤施工3平米左右)

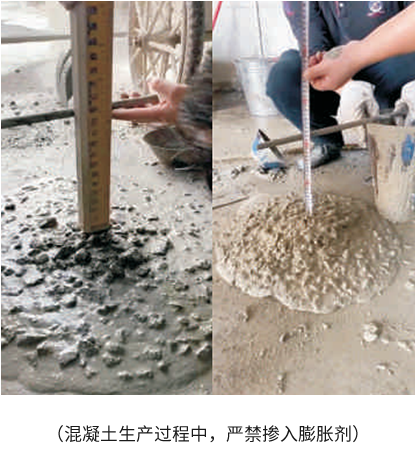

1、施工前控制:混凝土拌合物(和易性)3大指標
1.1、流動性

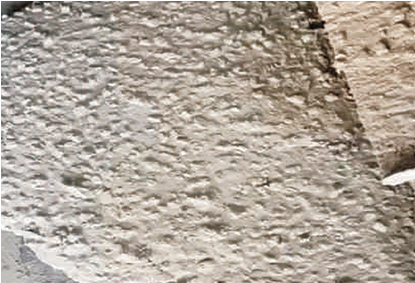

是指新拌混凝土在自重或機械振搗的作用下能產(chǎn)生流動，并均勻密實地填滿模板的性能。流動性好，容易振搗密實，不容易出現(xiàn)蜂窩、孔洞、麻面現(xiàn)象。工人勞動強度低，不容易私自加水。流動性反映出拌合物的稀稠程度。若混凝土拌合物太干稠,則流動性差,難以振搗密實。若拌合物過稀,則流動性好,但容易出現(xiàn)分層離析現(xiàn)象。
1.2、粘聚性
是指混凝土拌合物在施工過程中，不出現(xiàn)分層和離析現(xiàn)象、其組成材料之間保持結(jié)合的性能。
測試方法:可以通過混凝土坍落度試驗來判斷。用搗棒在已坍落的混凝土錐體一側(cè)輕打，如拌合物漸漸下沉，表示粘聚性良好，如錐體突然倒塌、部分崩裂或發(fā)生石子離析現(xiàn)象，及粘聚性不好。
1.3、保水性
是指混凝土拌合物保持內(nèi)部水分(不發(fā)生泌水)的能力。混凝土拌合物在運輸和施工過程中，隨著密度大的粗骨料下沉和水分的上升，其表面會泌水，與此同時，混凝土內(nèi)部泌水通道形成貫通毛細管，降低混凝土的密實性，從而影響混凝土質(zhì)量。混凝土拌合物的保水性是以拌合物中稀漿析出的程度來衡量的。當坍落度筒提起后，有較多稀漿從底部析出《也稱漿圈)，混凝土錐體因 失漿而骨料外露，則表示混凝土保水性不好。流動性、黏聚性、保水性三者間既有聯(lián)系，又有矛盾。如果混凝土黏聚性好，其保水性也好，但流動性過大，則容易泌水。和易性良好的混凝土拌合物就是盡可能地使三者統(tǒng)一。
2、強度指標
7天抗壓強度最好小于設計強度的80%，舉例，比如強度等級c35.在7天強度>20MPa前提下,強度越低越好。28天強度不宜大于設計強度的100%。
過于早強的混凝土會因自應力而開裂。而自應力一般由于自收縮、溫度收縮和干燥收縮共同引起。過于早強的混凝土沒有足夠大的徐變來釋放自應力，同時高彈模也會導致最終的開裂。過于早強快硬的混凝土可以增加早期強度，但是水化熱釋放更快，導致出現(xiàn)溫度裂縫，并增加DEF形成風險。塑性收縮更大。自收縮更大、更快。降低硫酸鹽侵蝕能力。
導致大家盲目追求混凝土高強，早強的原因主要是業(yè)主和承包商希望加快施工進度。其次是為了保證混凝土耐久性而盡量降低滲透性而加大水泥用量，讓混凝土早強、高強的錯誤觀念導致。
3、施工中控制
1、按普通混凝土澆筑及養(yǎng)護即可。
2、澆筑方法:施工段的寬度應根據(jù)現(xiàn)場混凝土的方量，結(jié)構物的長寬及供料情況、泵送工藝、人力等預先計算好，避免施工冷縫。
4、施工后控制
1、養(yǎng)護:氣溫高于5度，灑水養(yǎng)護不少于14天;低于5度，應該采取保溫措施
2、個別裂縫處理:項目完成質(zhì)量自檢后，如發(fā)現(xiàn)個別裂縫，根據(jù)裂縫實際大小進行密封處理
科洛防水PPT
科洛畫冊
科洛著作
技術答疑
科洛手機站
粵公網(wǎng)安備 44030702000881號
