在建筑工程領域，混凝土結構的耐久性至關重要，尤其是在高溫強堿環境中。近期，中國建筑科學研究院有限公司開展的一項試驗研究，揭示了科洛產品在提升混凝土耐堿性能方面的顯著效果，為工程建設提供了重要參考。

全文掃碼下載查看

一、研究背景與目的
混凝土在工業生產、化工設施等場景中常面臨高溫強堿侵蝕，如何確保其在這種惡劣環境下的長期穩定是關鍵問題。本次試驗旨在深入探究 科洛無機納米抗裂防滲劑和科洛永凝液DPS對混凝土耐堿性能的影響。

二、試驗詳情
 （一）原材料

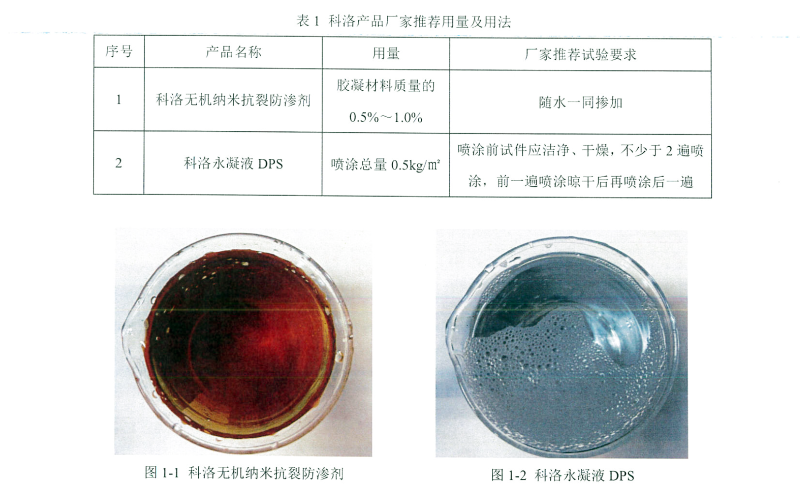

試驗采用P·O42.5普通硅酸鹽水泥、II級電廠粉煤灰等基礎材料，以及科洛無機納米抗裂防滲劑（內摻，用量為膠凝材料質量的0.5% - 1.0%）和科洛永凝液DPS（外涂，總量0.5kg/m2）。

（二）混凝土配合比與試件制備
設計了多組配合比，嚴格控制坍落度。成型100mm×100mm×100mm試件，脫模后噴涂科洛永凝液DPS，標準養護至28d齡期。
（三）試驗過程
分別進行60°C和90°C堿液長期浸泡試驗（浸泡90d）以及堿液 - 干濕循環試驗（50次），過程中測試外觀、質量損失率和抗壓強度。

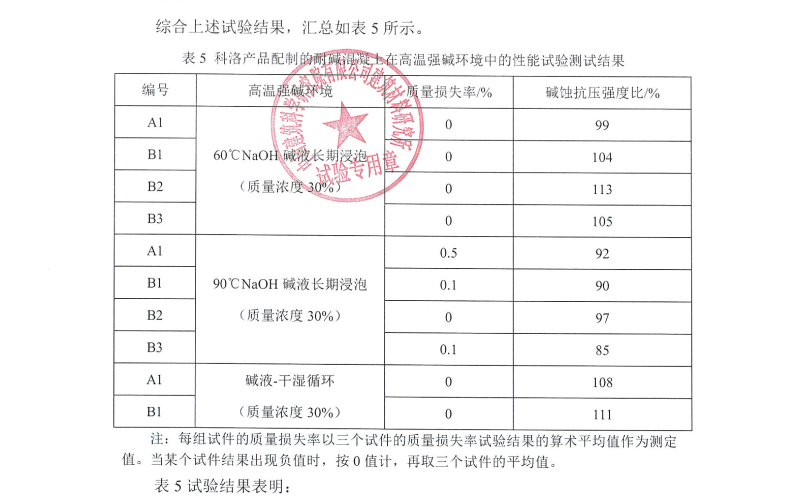

 三、試驗結果
（一）60°C堿液浸泡
試件無開裂剝蝕，質量損失率為0%，堿蝕后抗壓強度比達99% - 113%。
（二）90°C堿液浸泡
表面無開裂基本無剝落，質量損失率0 - 0.5%，堿蝕后抗壓強度比85% - 97%。
（三）堿液 - 干濕循環
雖有表面微裂紋，但最終質量損失率0%，堿蝕抗壓強度比108% - 111%。

四、結論與意義
科洛產品顯著提升混凝土耐堿性能。這有助于業主降低成本，可替代耐堿混凝土，減少材料費用；施工簡便，縮短工期；同時提高結構耐久性，降低長期維護成本。
